Mô hình thực hành động cơ 1 pha
Mô hình thực hành động cơ 1 pha – bộ thiết bị thực hành chuyên dụng cho truyền động điện và điều khiển động cơ. Sản phẩm gồm 8 module thực hành: Thiết kế đặc biệt chắc chắn dành cho đào tạo, Thiết kế đặc biệt chắc chắn dành cho đào tạo, Thiết kế đặc biệt chắc chắn dành cho đào tạo. Chất lượng cao, thiết kế theo chuẩn đào tạo kỹ thuật hiện đại, phù hợp cho trường học, trung tâm dạy nghề và doanh nghiệp. Mã sản phẩm: NETTEC-05.

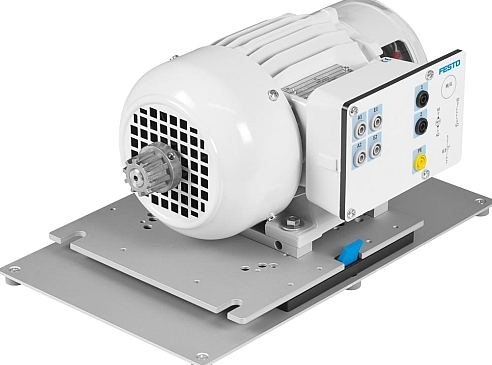

Mô hình thực hành động cơ 1 pha – bộ thiết bị thực hành chuyên nghiệp
Mô hình thực hành động cơ 1 pha là bộ thiết bị thực hành được thiết kế dành riêng cho truyền động điện và điều khiển động cơ. Sản phẩm giúp học sinh, sinh viên và kỹ thuật viên tiếp cận thực tế, rèn luyện kỹ năng truyền động điện và điều khiển động cơ ngay tại phòng thực hành, từ cơ bản đến nâng cao.
Mô tả sản phẩm
Tấm đế có nối dây trung tính
Bảo vệ quá nhiệt (tiếp điểm NC) trong cuộn dây
Lắp ráp hoàn chỉnh và căn chỉnh trên tấm đỡ
Một đầu trục được trang bị tấm khớp nối phù hợp với hệ thống phanh tự động và hệ thống dẫn động
Tấm đỡ có khe kẹp và hệ thống gá lắp nhanh cho bàn thực hành
Tất cả các kết nối trên ổ cắm an toàn
Công suất định mức: 0,3 kW
Động cơ một chiều
Nguồn cấp điện động cơ DC
Bảo vệ chống quá tải bằng nút nhấn reset ở mặt trước
Đèn LED chỉ báo khi có điện áp đầu ra trên mỗi đầu ra
Nguồn điện một chiều biến thiên được bảo vệ bằng cầu chì
Kết nối dây dẫn bảo vệ, đường kính tối thiểu 4 mm2 và khác biệt rõ ràng với kết nối phích cắm an toàn 4 mm2 để tránh nhầm lẫn
Điện áp đầu vào: 3 AC/400 V/50 Hz (tất cả các pha đi qua module từ trái sang phải nhưng chỉ dùng L1 để cấp nguồn cho thiết bị)
Điện áp DC đầu ra cố định: 210 V/8 A
Điện áp đầu ra DC thay đổi: 0 – 240 V/6 A được bảo vệ chống đoản mạch và quá tải
Giới hạn dòng điện cực đại trên đầu ra điện áp DC thay đổi: 0 – 10 A
Được Thiết kế cho khung gắn A4
Kích thước (H x W x D): 297 x 266 x 140 mm
Trọng lượng: 6,1kg
Bộ biến trở
Công suất tải tối đa: 100 W
Dải cài đặt 0 – 1,5 kΩ
Dòng điện cực đại: 0 – 450 Ω, 0,5 A; 450 – 1,5k Ω, 0,25 A
Mặt trước: 133 x 297 mm
Dùng để đóng khung A4
Kết nối qua phích cắm an toàn 4 mm
Bộ mô phỏng tải
Thông số kỹ thuật nổi bật
- Công suất định mức: 0.2 kW
- Tốc độ: 3000 vòng/phút
- Điện áp/ Dòng điện AC: 230 V/3.0 A
- Điện áp/ Dòng điện DC: 140 V/2.5 A
Thiết bị được nhập khẩu chính hãng, bảo hành đầy đủ, kèm tài liệu hướng dẫn chi tiết. Liên hệ NETTEC để được tư vấn lắp đặt và báo giá tốt nhất cho mô hình thực hành động cơ 1 pha.
Thiết kế đặc biệt chắc chắn dành cho đào tạo ›
| Tấm đế có nối dây trung tính | |
| Bảo vệ quá nhiệt (tiếp điểm NC) trong cuộn dây | |
| Lắp ráp hoàn chỉnh và căn chỉnh trên tấm đỡ | |
| Một đầu trục được trang bị tấm khớp nối phù hợp với hệ thống phanh tự động và hệ thống dẫn động | |
| Tấm đỡ có khe kẹp và hệ thống gá lắp nhanh cho bàn thực hành | |
| Tất cả các kết nối trên ổ cắm an toàn | |
| Động cơ điện 1 pha | |
| Công suất định mức | 0.2 kW |
| Tốc độ | 3000 vòng/phút |
| Điện áp/ Dòng điện AC | 230 V/3.0 A |
| Điện áp/ Dòng điện DC | 140 V/2.5 A |
| Động cơ điện tủ điện |
Thiết kế đặc biệt chắc chắn dành cho đào tạo ›
| Tấm đế có nối dây trung tính | |
| Bảo vệ quá nhiệt (tiếp điểm NC) trong cuộn dây | |
| Lắp ráp hoàn chỉnh và căn chỉnh trên tấm đỡ | |
| Một đầu trục được trang bị tấm khớp nối phù hợp với hệ thống phanh tự động và hệ thống dẫn động | |
| Tấm đỡ có khe kẹp và hệ thống gá lắp nhanh cho bàn thực hành | |
| Tất cả các kết nối trên ổ cắm an toàn | |
| Động cơ điện 1 pha | |
| Công suất định mức | 0.2 kW |
| Tốc độ | 3000 vòng/phút |
| Điện áp/ Dòng điện AC | 230 V/3.0 A |
| Điện áp/ Dòng điện DC | 140 V/2.5 A |
| Động cơ một chiều |
Thiết kế đặc biệt chắc chắn dành cho đào tạo ›
Tấm đế có nối dây trung tính
Bảo vệ quá nhiệt (tiếp điểm NC) trong cuộn dây
- Lắp ráp hoàn chỉnh và căn chỉnh trên tấm đỡ
- Một đầu trục được trang bị tấm khớp nối phù hợp với hệ thống phanh tự động và hệ thống dẫn động
- Tấm đỡ có khe kẹp và hệ thống gá lắp nhanh cho bàn thực hành
- Tất cả các kết nối trên ổ cắm an toàn
- Công suất định mức: 0,3 kW
- Tốc độ: 2.000 vòng/phút
- 220V/1.9A
- Nguồn cấp điện động cơ DC
Thiết kế đặc biệt chắc chắn dành cho đào tạo ›
Tấm đế có nối dây trung tính
Bảo vệ quá nhiệt (tiếp điểm NC) trong cuộn dây
- Lắp ráp hoàn chỉnh và căn chỉnh trên tấm đỡ
- Một đầu trục được trang bị tấm khớp nối phù hợp với hệ thống phanh tự động và hệ thống dẫn động
- Tấm đỡ có khe kẹp và hệ thống gá lắp nhanh cho bàn thực hành
- Tất cả các kết nối trên ổ cắm an toàn
- Công suất định mức: 0,3 kW
- Tốc độ: 2.000 vòng/phút
- 220V/1.9A
- Nguồn cấp điện động cơ DC
Nguồn Điện DC có thể thay đổi hoàn toàn với cài đặt giới hạn dòng Điện ›
Bảo vệ chống quá tải bằng nút nhấn reset ở mặt trước
Đèn LED chỉ báo khi có điện áp đầu ra trên mỗi đầu ra
- Nguồn điện một chiều biến thiên được bảo vệ bằng cầu chì
- Kết nối dây dẫn bảo vệ, đường kính tối thiểu 4 mm2 và khác biệt rõ ràng với kết nối phích cắm an toàn 4 mm2 để tránh nhầm lẫn
- Điện áp đầu vào: 3 AC/400 V/50 Hz (tất cả các pha đi qua module từ trái sang phải nhưng chỉ dùng L1 để cấp nguồn cho thiết bị)
- Điện áp DC đầu ra cố định: 210 V/8 A
- Điện áp đầu ra DC thay đổi: 0 – 240 V/6 A được bảo vệ chống đoản mạch và quá tải
- Giới hạn dòng điện cực đại trên đầu ra điện áp DC thay đổi: 0 – 10 A
- Được Thiết kế cho khung gắn A4
- Kích thước (H x W x D): 297 x 266 x 140 mm
- Trọng lượng: 6,1kg
- Bộ biến trở
Điện áp đầu vào tối đa: 230 V DC ›
Công suất tải tối đa: 100 W
Dải cài đặt 0 – 1,5 kΩ
- Dòng điện cực đại: 0 – 450 Ω, 0,5 A; 450 – 1,5k Ω, 0,25 A
- Mặt trước: 133 x 297 mm
- Dùng để đóng khung A4
- Kết nối qua phích cắm an toàn 4 mm
- Bộ mô phỏng tải
Điện áp đầu vào tối đa: 230 V DC, 3x 400 V AC ›
Công suất tải: 500 W
- Dải cài đặt: 1.8 – 1 kΩ
- Dòng điện tối đa: 1,8 – 30 Ω, 3,1 A; 30 – 56 Ω, 1,8 A; 56 – 140 Ω, 0,95 A; 140 – 1 kΩ, 0,6 A
- Điện trở bảo vệ: 1,8 Ω
- Điện trở mở rộng: 1 kΩ/180 W
- Mặt trước: 266 x 297 mm
- Dùng để đóng khung A4
- Kết nối qua phích cắm an toàn 4 mm
- Nguồn cấp qua cho 3 x 400 V AC
- Điện trở khởi động cho động cơ cổ góp
Mỗi Điện trở đều được trang bị công tắc ngắt nhiệt độ để tránh hư hỏng Thiết bị ›
Mô-đun khởi động động cơ vành trượt dễ sử dụng và an toàn
Kết nối dây dẫn bảo vệ, đường kính tối thiểu 4 mm2 và tránh nhầm lẫn với kết nối phích cắm an toàn 4 mm
- Ba Điện trở Công suất giống hệt nhau với cổng kết nối cho các giá trị Điện trở khác nhau
- Giá trị điện trở (cho mỗi điện trở): 20/10/2.5 Ω
- Tải danh định (cho mỗi điện trở): 180 W ở 20 Ω
- Kích thước (H x W x D): 297 x 266 x 140 mm
