Mô đun biến tần

Mô đun biến tần – mô đun biến tần chuyên nghiệp

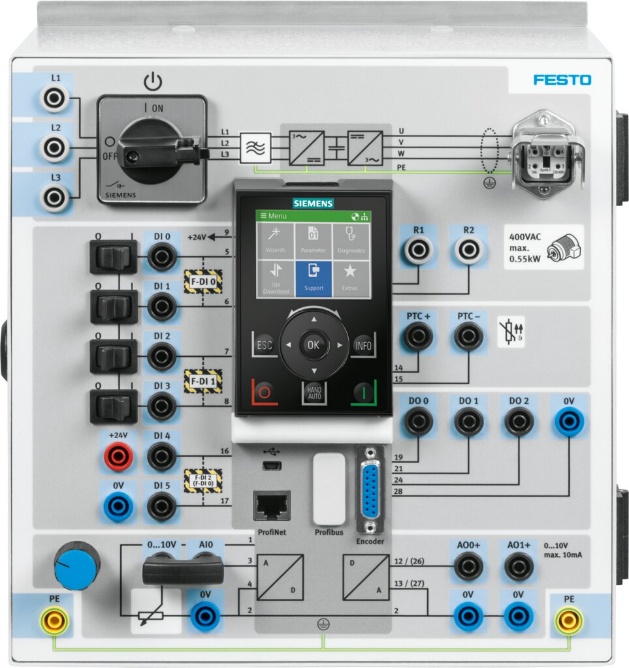

Mô đun biến tần là mô đun biến tần được thiết kế dành riêng cho đào tạo kỹ thuật nghề. Sản phẩm giúp học sinh, sinh viên và kỹ thuật viên tiếp cận thực tế, rèn luyện kỹ năng đào tạo kỹ thuật nghề ngay tại phòng thực hành, từ cơ bản đến nâng cao.

Mô tả sản phẩm

Cài đặt tham số đơn giản thông qua STARTER / STARTDRIVE và bảng điều khiển

Các đầu vào/ đầu ra đa năng, có thể lập trình được, đường cong đặc tính điện áp/ tần số cho mô men xoắn vuông góc, không đổi

Chức năng phanh điều chỉnh véc tơ không có bộ mã hóa (điện trở, DC, giữ động cơ, phanh kép)

Tích hợp chức năng bảo vệ / quá tải

Thông số kỹ thuật nổi bật

• Kích thước (Chiều cao x chiều rộng x chiều sâu): 297 x 266 x 340 – 360 mm, phụ thuộc vào điều chỉnh
• Điện áp đầu vào: 3AC 380 … 480 V ±10 %
• Tần số: 50 … 60 Hz
• Công suất: 0.75 kW
• Dòng điện: 2.9 A
• Đầu ra: 3x 400 V AC, 0.75 kW, dòng diện định múc: 2.2A (max. 3.40 A
• Ngõ ra số: 24 V, max. 100 mA
• Ngõ vào số: low < 5 V, high > 11 V, max. 30 V
• Ngõ ra Analog: 0 … 10 V / 0 … 20 mA, Độ phân giải 16-bit
• Ngõ vào Analog: 0 … 10 V / 10 … +10 V / 0 … 20 mA, Độ phân giải 12-bit
• Ngõ kết nối +24V: điện áp 24V, max. 100mA
• Điện trở phanh R1, R2: Kết nối điện trở chấn lưu bên ngoài.
• Cấu hình “PTC“: Giám sát ngắn mạch 22 ohm, ngưỡng chuyển mạch 1650 ohm
• Cấu hình “KTV84“: Giám sát ngắn mạch < 50 ohm, đứt dây > 2120 ohm

Thiết bị được nhập khẩu chính hãng, bảo hành đầy đủ, kèm tài liệu hướng dẫn chi tiết. Liên hệ NETTEC để được tư vấn lắp đặt và báo giá tốt nhất cho mô đun biến tần.

Đặc điểm kỹ thuật ›

• Cài đặt tham số đơn giản thông qua STARTER / STARTDRIVE và bảng điều khiển
• Các đầu vào/ đầu ra đa năng, có thể lập trình được, đường cong đặc tính điện áp/ tần số cho mô men xoắn vuông góc, không đổi
• Chức năng phanh điều chỉnh véc tơ không có bộ mã hóa (điện trở, DC, giữ động cơ, phanh kép)
• Tích hợp chức năng bảo vệ / quá tải

6 đầu vào digital, tùy thuộc vào biến thể, 2 trong số đó có thể được tham số hóa làm đầu vào an toàn dự phòng
3 đầu ra digital
1 đầu vào analog
2 đầu ra analog
Cổng kết nối USB (có cáp USB 3 mét kèm theo)
Kết nối cho cảm biến nhiệt độ và cho điện trở phanh bên ngoài
Kích thước (Chiều cao x chiều rộng x chiều sâu)	297 x 266 x 340 - 360 mm, phụ thuộc vào điều chỉnh
Điện áp đầu vào	3AC 380 … 480 V ±10 %
Tần số	50 … 60 Hz
Công suất	0.75 kW
Dòng điện	2.9 A
Đầu ra	3x 400 V AC, 0.75 kW, dòng diện định múc: 2.2A (max. 3.40 A
Kết nối điện
Ngõ ra số	24 V, max. 100 mA
Ngõ vào số	low < 5 V, high > 11 V, max. 30 V
Ngõ ra Analog	0 … 10 V / 0 … 20 mA, Độ phân giải 16-bit
Ngõ vào Analog	0 … 10 V / 10 … +10 V / 0 … 20 mA, Độ phân giải 12-bit
Ngõ kết nối +24V	điện áp 24V, max. 100mA
Điện trở phanh R1, R2	Kết nối điện trở chấn lưu bên ngoài.
Cảm biến nhiệt độ PTC+, PTC-
Cấu hình “PTC“	Giám sát ngắn mạch 22 ohm, ngưỡng chuyển mạch 1650 ohm
Cấu hình “KTV84“	Giám sát ngắn mạch < 50 ohm, đứt dây > 2120 ohm
Cấu hình “PTC“	Giám sát ngắn mạch < 603 ohm, đứt dây > 2120 ohm
Kích thước	275 / 290 / 380 mm
Các phụ kiện
Cáp động cơ EMC	Cáp được lắp ráp sẵn, được chuẩn bị để kết nối động cơ không đồng bộ và bộ biến tần với nhau tuân thủ EMC. Cáp được bảo vệ có đầu cắm hệ thống để kết nối với bộ chuyển đổi; về phía động cơ, nó được trang bị một thiết bị đầu cuối được bảo vệ và các phích cắm an toàn 4 mm riêng lẻ. Bộ bao gồm bộ chuyển đổi kết nối lá chắn cho động cơ. Chiều dài 2 m.
Bảng điều khiển thông minh (IOP-2)	Bảng điều khiển mạnh mẽ với màn hình hiển thị văn bản đơn giản lớn và điều hướng menu. Trình hướng dẫn ứng dụng hướng dẫn bạn quy trình khởi động cho các ứng dụng quan trọng. Quy trình khởi động chung được thực hiện với trình hướng dẫn khởi động nhanh. Có thể hiển thị tối đa hai tỷ lệ phần trăm bằng đồ thị hoặc số. Chứa các gói ngôn ngữ de, en, fr, it và es. Có thể cập nhật và mở rộng qua giao diện USB.
Bảng điều khiển cơ bản (BOP-2)	Bảng điều khiển với màn hình 2 dòng và điều hướng menu khởi động cơ bản. Hai tỷ lệ phần trăm có thể được hiển thị bằng số cùng một lúc để chẩn đoán bộ biến tần.
Bộ tay cầm và đế thiết bị	Sử dụng bộ biến tần trên mặt bàn thậm chí còn thuận tiện hơn với bộ chuyển đổi tùy chọn. Bộ sản phẩm bao gồm 2 chân cố định và 2 chân thiết bị gấp lại, một tay cầm thiết bị gấp và vật liệu lắp đặt cần thiết. Thích hợp cho tất cả các bộ chuyển đổi tần số tuân thủ EMC.
Tài liệu đào tạo	Điều khiển tốc độ động cơ không đồng bộ với biến tần
Bộ biến tần là thiết bị điện tử công suất. Thiết bị biến đổi điện áp nguồn cố định có tần số cố định thành hệ thống ba pha có điện áp và tần số thay đổi được. Điều này làm cho nó thiết bị thể điều khiển hoặc điều chỉnh tốc độ của động cơ ba pha một cách biến đổi linh hoạt.
Bộ biến đổi tần số với mạch trung gian điện áp một chiều được sử dụng thường xuyên nhất. Do đó, các mô tả trong tài liệu bị hạn chế đối với các bộ biến tần có nguyên tắc thiết kế này.
Các nội dung sau được truyền đạt trong 12 bài tập dự án hướng ứng dụng	chức năng, ứng dụng, tối ưu hóa năng lượng và lập trình.
Động cơ không đồng bộ ba pha

Thiết kế đặc biệt chắc chắn dành cho đào tạo ›

Tấm đế có nối dây trung tính
Bảo vệ quá nhiệt (tiếp điểm NC) trong cuộn dây
Lắp ráp hoàn chỉnh và căn chỉnh trên tấm đỡ
Một đầu trục được trang bị tấm khớp nối phù hợp với hệ thống phanh tự động và hệ thống dẫn động
Tấm đỡ có khe kẹp và hệ thống gá lắp nhanh cho bàn thực hành
Tất cả các kết nối trên ổ cắm an toàn
Được sơn trong RAL 7035
Công suất định mức	0.25 kW
Tốc độ	1435 vòng/phút
Cos φ	0.65
Mạch sao	400 V/0.73 A
Mạch tam giác	230 V/1.26 A
