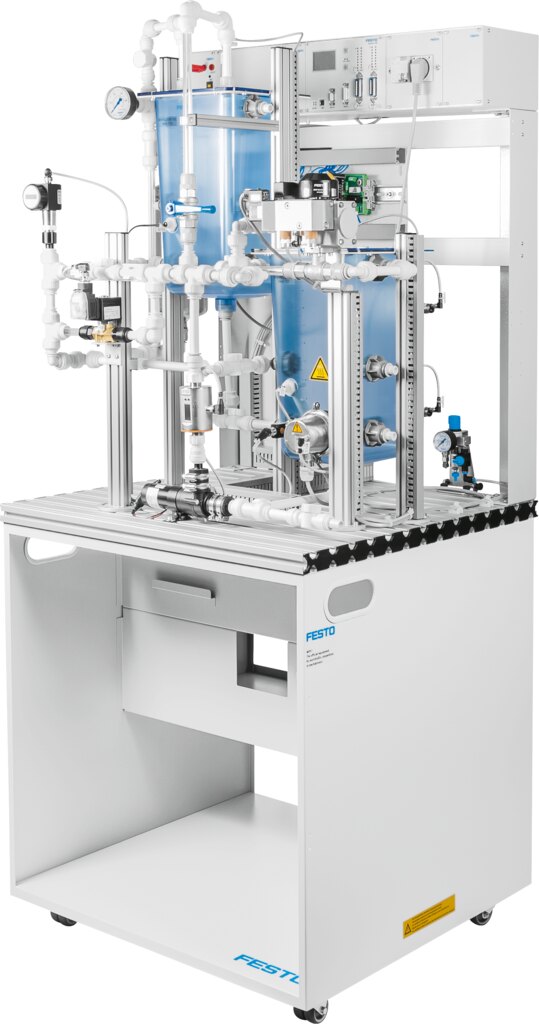

Mô hình trộn hóa chất

Mô hình trộn hóa chất – mô hình đào tạo chuyên nghiệp

Mô hình trộn hóa chất là mô hình đào tạo được thiết kế dành riêng cho điều khiển quá trình công nghiệp. Sản phẩm giúp học sinh, sinh viên và kỹ thuật viên tiếp cận thực tế, rèn luyện kỹ năng điều khiển quá trình công nghiệp ngay tại phòng thực hành, từ cơ bản đến nâng cao.

Mô tả sản phẩm

4 hệ thống điều khiển vòng kín, đặc trưng của Điều khiển quá trình

Bộ điều khiển liên tục (PID) và không liên tục

Phần mềm thu thập dữ liệu, điều khiển và mô phỏng

Chủ đề nghiên cứu

Tìm hiểu các nguyên tắc cơ bản của điều khiển vòng kín.

Đọc và thiết kế bản vẽ kỹ thuật cho quy trình công nghệ.

Tìm hiểu các phương pháp khác nhau được sử dụng để điều khiển vòng kín

Vận hành, xác định và phân tích các hệ thống điều khiển khác nhau về áp suất, lưu lượng, mức và nhiệt độ

Bộ thực hành PLC với tiêu chuẩn công nghiệp, hiện đại, Siemens S7-1500.

Bộ kit thực hành được lắp ráp, đóng gói và thử nghiệm hoàn toàn.

Giá đỡ PLC, phiên bản máy tính để bàn; cỡ 1; (W x H) 305 mm x 300 mm

Đế dưới cố định an toàn trên bàn và có thể được tích hợp vào khung A4 hoặc đặt ở một góc trên bàn, chỉ bằng cách tháo chân cân bằng và làm theo một vài bước đơn giản

Hệ thống lắp đặt ổn định, sơn tĩnh điện, thép tấm

Thanh ray gắn cho mô-đun được gắn vào hệ thống mang

Mô-đun tấm mô phỏng với 2 x 24 chân, đầu nối phích cắm tương thích với IEEE 488 để kết nối bên ngoài các mô hình, trạm và bảng điều khiển, mỗi đầu có 8 đầu vào digital, 8 đầu ra digital và Sub-D, 15 chân kết nối phích cắm với 4 đầu vào analog và 2 đầu ra analog, ổ cắm 4 mm nhằm nhảy dừng khẩn cấp để kết nối mạch an toàn cho 8 đầu ra digital

Dữ liệu kĩ thuật PLC

CPU S7-1512C-1PN

250 kB RAM cho chương trình và 1 MB cho dữ liệu

Giao tiếp: ProfiNet IRT với 2 Port Switch

Ngõ vào/ngõ ra

5 ngõ vào analog, 4x U/I,1x R/RTD, độ phân giải 16 Bit

Kit điều khiển S15-C bao gồm

Bộ thực hành S7-1512C-1PN

Bảng điều khiển để lắp khung

Cáp nguồn có đầu nối IEC 90°

2 cáp dữ liệu I/O với đầu nối SysLink IEEE 488, dài 2.5 m

Cáp analog, song song, dài 2 m

Cáp Ethernet CAT6, chéo, dài 6 m

STEP 7 TIA-Portal, một license

Màn hình cảm ứng

Bảng điều khiển cảm ứng Siemens với chức năng cao cấp.

Bảng điều khiển cảm ứng, được sử dụng để mở rộng Bộ điều khiển S7-1500.

Nó được tích hợp hoàn chỉnh, có dây và được thử nghiệm với ứng dụng cho các trạm.

Đặc điểm

Chức năng cao cấp: Lưu trữ, tập lệnh VB và nhiều người xem khác nhau để hiển thị tài liệu trạm (tức là dưới dạng PDF) hoặc dưới dạng trình duyệt web

Sao lưu dữ liệu

Các interface khác nhau để giao tiếp quá trình

Tích hợp Cổng PROFINET

Lập trình từ WinCC Comfort (TIA Portal)

Bảng điều khiển cảm ứng, như bản mở rộng cho Kit điều khiển S15-C, bao gồm:

Bảng điều khiển cảm ứng Siemens

Cáp Ethernet (CAT 6, chéo, 6 m)

Engineering-, Options- và phần mềm Runtime và license WinCC Advanced (TIA-Portal)

Ứng dụng cho trạm

IoT Kit

Bộ IoT Kit đặt tính là một Trung tâm dữ liệu sử dụng mạng LAN không dây trên Raspberry Pi 3.

Các dịch vụ khác nhau chạy trên Raspberry PI, chẳng hạn như Máy chủ web Apache / Máy chủ PHP (Trang web có giỏ hàng) và Máy chủ MySQL (Cơ sở dữ liệu).

Tạo một kịch bản học tập đầy đủ để Giới thiệu cho sinh viên về Internet vạn vật

Chạy mô phỏng với phần mềm

Chạy MPS PA Compact và mô phỏng thực hành với phần mềm

Chạy trạm MPS PA Compact và Trạm Đóng chai

Thông số kỹ thuật nổi bật

• Chiều cao (bao gồm cả bánh xe, đến cạnh dưới của tấm đỡ): 750 mm
• Chiều rộng: 700 mm
• Độ sâu: 700 mm
• Interface: 2 x USB 2.0 Hi-Speed (A-Type)
• Giao thức: TCP/IP, LPR, IPP, RAW Printing
• Các giao thức được hỗ trợ: TCP/IP, LPR, IPP, RAW Printing
• Interface mạng: 10/100/1000Mbps (Auto-Erkennung)
• Phương thức cấu hình: Tiện ích cài đặt (Cài đặt máy chủ thiết bị), Trình duyệt web, TELNET
• Kích thước: 100 x 100 x 22.5 mm
• Nguồn cấp: Universalnetzteil
• Đo lường: Để phát hiện và đánh giá các biến đo được từ tín hiệu đầu vào 8 digital /4 analog.
• Điều khiển vòng hở: Để điều khiển nhị phân hoặc liên tục đầu ra 8 digital / 4 analog.
• Công suất làm mát: ~ 500 W
• Phương tiện làm mát: nước uống, không có chất phụ gia

Nội dung thực hành / Thành phần tiêu biểu

• Trạm trộn
• Bốn hệ thống được điều khiển trong trạm có thể được vận hành riêng biệt.
• Sử dụng bộ điều khiển tương ứng, hệ thống điều khiển mức và lưu lượng dòng chảy có thể được thiết lập như một hệ thống điều khiển theo tầng.
• Thiết kế của bộ cảm biến và bộ truyền động van cho phép sử dụng cả bộ điều khiển liên tục (ví dụ: P, I, PI, PID) và bộ điều khiển không liên tục (ví dụ: bộ điều khiển 2 điểm).
• Máy bơm có thể được điều khiển bằng cách sử dụng hoặc truyền động trực tiếp hoặc điều chỉnh tốc độ.
• Với hệ thống điều khiển lưu lượng dòng chảy và áp suất, biến thao tác của bộ điều khiển cũng có thể được sử dụng để vận hành van điều khiển hướng tỷ lệ.
• Một van bi hai chiều với một ổ xoay khí nén được lắp đặt giữa bể trên cao và bể thấp hơn.
• Điều này có thể được sử dụng để mô phỏng một “tải” cho sự bù biến nhiễu trong hệ thống điều khiển mức.
• Van bi hai chiều, truyền động bằng khí nén, giá đỡ và bánh răng với nguyên lý đo cảm ứng với cảm biến kép
• Cảm biến nhiệt độ PT100 với dây nối cảm biến M12 có thể cắm (-50, + 150 ° C / -58… + 302 ° F) và đầu đo có thể cắm 0-10V, I/O-Link
• Cảm biến đo lưu lượng với màn hình (0,1.. 25 l / phút) và đầu dò tích hợp, đo tương tác tiếp xúc có thể tham số hóa, I/O-Link, dây nối cảm biến M12
• Cảm biến áp suất điện trở Piezo có chân cắm với màn hình (0…400 mbar), I/O-link, có thể tham số hóa
• Đường ống cung cấp bổ sung với van bi bằng tay để đổ đầy bể trên cao
• Bơm có cáp chân cắm
• Chuyển đổi tín hiệu của các nguyên tắc đo vật lý khác nhau trong các thiết kế khác nhau (tích hợp, cắm được hoặc thanh ray DIN)
• IO-Link SmartBridge để bảo trì thông minh với ứng dụng điện thoại thông minh
• Thi công cơ khí và đường ống của trạm.
• Đọc và vẽ biểu đồ chức năng và tài liệu.
• Khí nén trong tự động hóa qui trình.
• Kết nối đường ống của các thành phần điều khiển quá trình.
• Nối dây đúng các thành phần điện.
• Các cảm biến, thiết kế và chức năng, sử dụng đúng cảm biến.
• Đo lường các biến không điện, xử lí và điều khiển.
• Khái niệm cơ bản về công nghệ điều khiển vòng kín.

Thiết bị được nhập khẩu chính hãng, bảo hành đầy đủ, kèm tài liệu hướng dẫn chi tiết. Liên hệ NETTEC để được tư vấn lắp đặt và báo giá tốt nhất cho mô hình trộn hóa chất.
