Thiết bị căn chỉnh máy

Thiết bị căn chỉnh máy – thiết bị căn chỉnh chuyên nghiệp

Thiết bị căn chỉnh máy là thiết bị căn chỉnh được thiết kế dành riêng cho bảo trì cơ khí và cân chỉnh máy. Sản phẩm giúp học sinh, sinh viên và kỹ thuật viên tiếp cận thực tế, rèn luyện kỹ năng bảo trì cơ khí và cân chỉnh máy ngay tại phòng thực hành, từ cơ bản đến nâng cao.

Mô tả sản phẩm

Bảng công việc đưa ra các bài tập liên quan đến các thành phần thường thấy trong truyền động cơ khí. Các chủ đề bao gồm:

Làm quen với trạm thực hành

Quy tắc an toàn

Gối chặn ổ trục và trục

Động cơ, biến tần và máy đo tốc độ

Căn chỉnh trục và khớp nối

Mô-men xoắn, công suất và hiệu suất

Trạm thực hành

Trạm thực hành phải được trang bị 6 thanh nhôm có rãnh chữ T được anốt hóa có thể di chuyển được, sử dụng như một cấu trúc để hỗ trợ các bộ phận như ổ trục gối, động cơ, đế gắn động cơ, thanh nâng và một phanh prony trong số những bộ phận khác.

Thước đo, được lắp dọc theo độ sâu của của trạm thực hành, có đánh dấu để đo khoảng cách tính bằng milimét và inch, sẽ được lắp ở bên phải và bên trái của trạm thực hành để nhanh chóng định vị và căn chỉnh các thanh nhôm. Đảm bảo thanh nhôm ở vị trí chỉ cần dùng hai ốc vít và một dụng cụ.

Trạm thực hành phải được bảo vệ bằng một lớp vỏ làm bằng các tấm polycarbonate chống va đập và định mức UL94 V0. Việc đóng và mở khung bảo vệ này phải được hỗ trợ bởi hai xy lanh khí. Chỉ cần một tay để mở và đóng khung. Khung bảo vệ phải giữ nguyên vị trí khi được nâng lên đến độ cao tối đa.

Trạm thực hành phải được trang bị một công tắc hoạt động bằng từ tính SIL3 phát hiện khi khung bảo vệ mở. Mở khung sẽ cắt nguồn cho biến tần. Một trạm dừng khẩn cấp sẽ được lắp đặt ở góc trước bên phải của trạm thực hành.

Người sử dụng cần phải thực hiện trình tự cài đặt lại để cấp điện trở lại cho biến tần sau khi mở khung hoặc nhấn dừng khẩn cấp.

Phải có một cơ chế để khóa khung bảo vệ vào thân trạm khi đóng lại để ngăn việc tiếp cận các thành phần được lắp đặt bên trong. Công tắc nguồn chính phải cho phép lắp đặt thiết bị an toàn khóa / thẻ gắn.

Bảng điều khiển của trạm thực hành phải được đặt ở phía bên phải của trạm và bao gồm công tắc nguồn chính, đèn báo nguồn màu trắng và nút khởi động lại an toàn với đèn hoa tiêu màu xanh lam. Trạm phải bao gồm một biến tần Siemens Sinamics V20 0,37 kW được kết nối với bảng điều khiển.

Điểm đặt tần số của biến tần phải được điều chỉnh bằng một núm xoay trên bảng điều khiển. Trạm phải bao gồm một công tắc bộ chọn với các vị trí trung tính, phanh và ly hợp để cho phép hoạt động của bộ ly hợp / phanh. Trạm thực hành phải được kết nối với ổ cắm điện một pha.

Đầu nối động cơ và đầu nối ly hợp / phanh phải có sẵn bên trong khu vực được bảo vệ bằng vỏ polycarbonate để kết nối động cơ và bộ ly hợp / phanh.

Động cơ 3 pha 0.25 kW, có mặt bích cỡ B5 trên đế gắn nhôm anốt.

Đế gắn động cơ có thể điều chỉnh độ cao, có thể hoạt động mà không cần dùng dụng cụ.

Hướng dẫn sử dụng giải thích cách xử lý và vận hành an toàn.

Bảng thực hành Khớp nối – trục

Gói thiết bị này phải bao gồm ba trục thép không gỉ dài 225 mm với đường kính 14 mm và có rãnh chốt và phẳng. Gói thiết bị cũng phải bao gồm hai trục thép không gỉ dài 350 mm với đường kính 14 mm và có rãnh chốt và phẳng

Phải bao gồm một khớp nối ống cứng dài 50 mm với đường kính 14 mm, rãnh then và hai vít định vị M6.

Phải bao gồm một khớp nối hàm dẻo bao gồm hai trục, mỗi trục có đường kính 14 mm, rãnh then và vít định vị M6. Phải bao gồm một miếng đệm dạng lưới làm bằng chất đàn hồi để lắp giữa hai trục của khớp nối hàm.

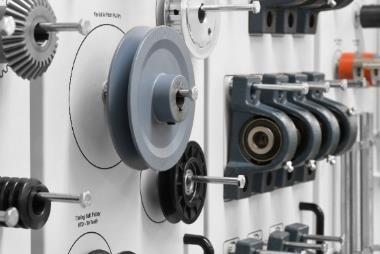

Tất cả các thành phần phải được lưu trữ trên một bảng để xác định và kiểm soát hàng tồn kho. Bảng điều khiển phải có hai tay cầm để di chuyển và định vị.

Bảng điều khiển vòng bi gối

Gói thiết bị này sẽ bao gồm mười vỏ bằng nhựa nhiệt dẻo được trang bị các ổ lăn bằng thép không gỉ có thể xoay được để bù cho sự lệch trục nhẹ. Khe hở của trục phải có đường kính 14 mm. Một vít định vị M6 phải được cung cấp để giữ trục được lắp vào đúng vị trí.

Vòng bi lăn phải được bôi trơn trước để duy trì tuổi thọ trong điều kiện hoạt động bình thường. Đối với mục đích học tập, có thể đẩy mỡ qua núm xoay trong quá trình bôi trơn lại bằng súng bắn mỡ. Mười vòng bi chặn gối phải được lưu trữ trên một bảng để xác định và kiểm soát hàng tồn kho. Bảng điều khiển phải có hai tay cầm để di chuyển và định vị.

Phụ kiện của trạm

Người dùng phải tìm thấy hầu hết các chốt, dụng cụ và thiết bị đo cần thiết cho các thí nghiệm được đề xuất trong gói này.

Gói phụ kiện này phải bao gồm các vít nắp có độ dài khác nhau với một kích thước ổ cắm hình lục giác duy nhất, để chỉ cần một dụng cụ cầm tay có thể cố định các thành phần vào thanh nhôm có rãnh chữ T. Một hộp có ngăn với hai tay cầm phải được bao gồm để lưu trữ, sắp xếp và nhanh chóng xác định các chốt.

52x đầu vặn ốc lục giác với 5 độ dài khác nhau

Các loại miếng chêm có độ dày và màu sắc đa dạng từ 0.05 mm đến 1.50 mm

1x băm, hai khóa móc và hai thẻ “Nguy hiểm”

1x Bộ đo với hành trình đo là 25 mm và đế từ tính cộng với hỗ trợ để gắn vào các đùn máy trạm.

1x Thước đo độ dày 25 lá với độ dày từ 0.04 mm đến 1 mm

1x máy đo tốc độ dạng kết hợp, tiếp điểm và hình ảnh với màn hình LCD

1x hộp đựng đá granite và 5 viên đá granite

1x Thước thẳng dài 610 mm với dung sai độ thẳng từ -0.127 mm đến +0.127 mm

1x Thước cặp kỹ thuật số với độ phân giải 0.01 mm và màn hình LCD

1x Bộ chìa lục giác chín cái có kích thước từ 1.5 mm đến 10 mm với mặt bi trên tay dài

1x Hộp có ngăn có hai tay cầm, được chia thành 12 phần với nhãn nhận dạng

1x phanh prony với hai lò xo, đai ma sát, ròng rọc nhôm, chai nhựa và dụng cụ điều chỉnh độ căng của dây đai

Thiết bị hỗ trợ treo tường

Hệ thống đào tạo truyền động cơ khí (Gói trạm thực hành) – Bảng công việc (Dành cho người hướng dẫn)

Giới thiệu về hệ thống truyền động cơ khí – Bảng công việc (Dành cho sinh viên)

Hệ thống đào tạo các bộ truyền cơ khí – Cấp độ 1: Giới thiệu về truyền động dây đai, xích và bánh răng

Căn chỉnh phù hợp ròng rọc, đĩa xích và bánh răng cũng như điều chỉnh độ căng của dây đai, độ chùng xích và độ lệch của bánh răng là rất cần thiết để giảm thiểu rung động, tối đa hóa truyền tải điện và đáp ứng tuổi thọ dự kiến của các bộ truyền động cơ khí.

Cơ khí công nghiệp phải được đào tạo để thành thạo các kỹ năng cơ bản liên quan đến nhận dạng, lắp đặt và bảo trì các bộ truyền dây đai, xích và bánh răng.

Các bộ truyền động cơ khí cấp độ 1 bao gồm tất cả các phần cứng và công cụ để dạy các kỹ năng này. Ròng rọc, đĩa xích và bánh răng được lưu trữ trên một bảng điều khiển để xác định nhanh chóng và kiểm soát hàng tồn kho.

Lưu ý: Cấp độ 1 yêu cầu gói trạm thực hành.

Xây dựng dựa trên kiến thức có được ở Cấp độ 1, Cấp độ 2 cung cấp cho sinh viên nhiều khả năng học tập hơn về quy trình lắp đặt phần cứng thường được sử dụng trong nhiều loại truyền động đai, truyền động xích và truyền động bánh răng.

Có một số loại dây đai, ròng rọc, xích, đĩa xích và bánh răng phù hợp với các ứng dụng cụ thể; sinh viên bảo trì công nghiệp cần có khả năng xác định và cài đặt chúng theo các thông số kỹ thuật. Một lựa chọn các thành phần phổ biến nhất được bao gồm trong Cấp độ 2.

Cấp độ 2 cũng bao gồm phần cứng và công cụ mới để dạy các kỹ năng này. Ròng rọc, đĩa xích và bánh răng được lưu trữ trên bảng.

• Chủ đề

Bộ truyền động đai 2

Nêm và Nêm được cắt rãnh dây đai-V

Ròng rọc không tải

Bộ truyền động đai tốc độ thay đổi

Bộ truyền động đai nhiều cấp tốc độ

Bộ truyền động đai đa năng

Bộ truyền động đai đồng bộ

Truyền động đai đồng bộ mô men xoắn cao

Bộ truyền động xích 2

Bộ truyền động xích nhiều sợi

Đĩa xích không tải

Bộ truyền động bánh răng 2

Bánh răng xoắn

Trục vít và bánh răng trục vít

Bánh răng côn đỉnh vuông

Hộp truyền động

• Lưu ý: Cấp độ 2 yêu cầu cần phải có cấp độ 1.

Truyền động đai 2

Gói thiết bị này sẽ bao gồm tất cả các phần cứng để dạy thêm các kỹ năng truyền động đai. Nhiều loại ròng rọc và dây đai thông dụng khác nhau sẽ được đưa vào để học sinh thử nghiệm với quy trình lắp đặt và bảo trì phù hợp.

Ròng rọc phải được lưu trữ trên bảng để nhận dạng và kiểm soát hàng tồn kho. Mỗi bảng điều khiển phải có hai tay cầm để di chuyển và định vị.

Sách hướng dẫn dành cho sinh viên (bán riêng) có sẵn ở cả định dạng sách và dạng bản mềm sẽ bao gồm lý thuyết và các bài tập chi tiết từng bước liên quan đến các thành phần thường thấy trong bộ truyền động đai. Các chủ đề sẽ bao gồm:

2x đai dẹt chữ V bánh côn điều tốc 3 rãnh và đường kính lỗ 14 mm, với rãnh then và vít định vị M6.

2x bánh đai truyền 24 răng với đường kính lỗ 14 mm, có rãnh then và vít định vị M6.

1x HTD, bánh đai truyền 24 răng với ống lót côn đường kính lỗ 14 mm, có rãnh then.

1x HTD, bánh đai truyền 30 răng với ống lót côn đường kính lỗ 14 mm, có rãnh then.

1x bánh đai rãnh đơn với đường kính lỗ 14 mm, có rãnh then và vít định vị M6.

1x bánh đai rãnh kép SPA có đường kính danh định 90 mm, ống lót côn và rãnh khóa có đường kính 14 mm.

1x bánh đai rãnh kép SPA có đường kính danh định 125 mm, ống lót côn và rãnh khóa có đường kính 14 mm.

1x đai dẹt chữ V và chu vi bên ngoài 1270 mm

2x đai dẹt chữ V và chiều dài tham chiếu 1000 mm

1x đai cấu hình XPA có khớp với chiều dài tham chiếu 1000 mm

Truyền động xích 2

Gói thiết bị này sẽ bao gồm tất cả phần cứng để dạy thêm các kỹ năng truyền động xích. Đĩa xích đôi với số lượng răng khác nhau, xích kép, bộ căng xích và các mắt xích nối đôi sẽ có sẵn để học sinh thử nghiệm với quy trình lắp đặt và bảo dưỡng thích hợp.

Đĩa xích phải được lưu trữ trên một bảng để xác định và kiểm soát hàng tồn kho. Bảng điều khiển phải có hai tay cầm để di chuyển và định vị.

Sách hướng dẫn dành cho sinh viên (bán riêng) có sẵn ở cả định dạng sách và dạng bản mềm sẽ bao gồm lý thuyết và các bài tập chi tiết từng bước liên quan đến các thành phần thường thấy trong bộ truyền động xích. Các chủ đề sẽ bao gồm:

Bộ căng xích

1x đĩa xích đôi 17 răng với ống lót côn đường kính lỗ 14 mm và có rãnh chốt.

1x đĩa xích đôi 20 răng với ống lót côn đường kính lỗ 14 mm và có rãnh chốt.

1x xích con lăn 2 sợi DIN ISO 606, dài 915 mm.

5x Liên kết kết nối cho xích con lăn hai sợi DIN ISO 606.

Truyền động bánh răng 2

Gói này sẽ bao gồm tất cả các phần cứng và công cụ để dạy thêm các kỹ năng truyền động bánh răng. Các bánh răng trụ tròn với các mô-đun và số lượng răng khác nhau sẽ có sẵn để sinh viên thử nghiệm với các quy trình lắp đặt và bảo dưỡng thích hợp.

Các bánh răng phải được lưu trữ trên một bảng để nhận dạng và kiểm soát hàng tồn kho. Bảng điều khiển phải có hai tay cầm để di chuyển và định vị.

Sách hướng dẫn dành cho sinh viên (bán riêng) có sẵn ở cả định dạng sách và dạng bản mềm sẽ bao gồm lý thuyết và các bài tập chi tiết từng bước liên quan đến các bộ phận thường thấy trong bộ truyền động bánh răng. Các chủ đề sẽ bao gồm:

2x bánh răng côn 25 răng, mô-đun 2, có đường kính lỗ 14 mm, rãnh chốt và vít định vị M6.

1x mô-đun 2, bên phải, trục vít rãnh đơn với góc xiên 20 độ và đường kính lỗ khoan 14mm với rãnh chốt.

1x mô-đun 2, bên phải, trục vít rãnh đơn 40 răng với góc xiên 20 độ và đường kính lỗ khoan 14mm với rãnh chốt.

2x Mô-đun 1,5, bánh răng xoắn bên phải 26 răng với đường kính lỗ 14 mm và rãnh chốt.

1x Mô-đun 1,5, bánh răng xoắn bên trái 26 răng với đường kính lỗ 14 mm và rãnh chốt.

1x hộp số bánh răng vít 10: 1 với mặt bích IEC71. Hộp số phải được lắp trên đế nhôm.

2x vòng bi đẩy với đường kính lỗ khoan 10 mm.

Phụ kiện cấp 2

Người dùng sẽ có được hầu hết các chốt, dụng cụ và thiết bị đo cần thiết cho các thí nghiệm được đề xuất ở mức 2 trong gói này.

• Các thành phần chính của gói này sẽ bao gồm:

1x máy ép dùng trục1 tấn có ngàm 102 mm có đế và bộ dây buộc.

1x thiết bị căng xích và đai với lực tối đa 168 N.

1x cờ lê có dây đeo bằng cao su với đường kính mở tối đa là 305 mm.

1x cờ lê mô-men xoắn với dải thang đo từ 3.96 Nm đến 29 Nm.

1x bộ đầu cắm lục giác hệ mết 7 cái với ổ 3/8 in tiêu chuẩn.

1x bộ cờ lê ổ cắm hệ mét 27 cái bao gồm cờ lê.

Hệ thống đào tạo các bộ truyền cơ khí – Cấp độ 2: Tài liệu đào tạo

Hệ thống đào tạo truyền động cơ khí – Cấp độ 3: Giới thiệu về căn chỉnh trục và khớp nối, vòng bi và vòng đệm.

Một khía cạnh cơ bản của truyền động cơ khí là sự truyền mômen xoắn dọc trục từ máy truyền động sang máy được dẫn động. Điều này đạt được bằng cách ghép các trục của mỗi máy thông qua một thiết bị được gọi là khớp nối. Yêu cầu quan trọng của bất kỳ khớp nối nào là sự liên kết của các trục.

Chủ đề “Căn chỉnh trục và khớp nối” giới thiệu các khía cạnh đó và trình bày các khớp nối và phương pháp căn chỉnh trục phù hợp với các điều kiện vận hành khác nhau.

Chủ đề “Vòng bi và vòng đệm” đề cập đến các thành phần bên trong của máy. Sử dụng các ứng dụng thực tế như hộp số, máy bơm và trục bánh xe, sinh viên học các phương pháp đã được chứng minh trong ngành để lắp đặt và tháo các ổ trục và vòng đệm trong vỏ và trên trục. Các khái niệm cơ bản về bôi trơn vòng bi cũng được đề cập.

• Lưu ý: Cấp độ 3 yêu cầu gói thiết bị trạm thực hành.

Căn chỉnh trục: phương pháp đo cạnh thẳng và thước đo, phương pháp vành và mặt, phương pháp đồng hồ so, phương pháp laze (tùy chọn)

Khớp nối mặt bích

Khớp nối ống tay linh hoạt

Khớp nối xích / bánh răng / lưới

Khớp vạn năng

Vòng bi và vòng đệm

Tháo / lắp gioăng và vòng đệm

Sử dụng máy ép trục đứng và búa để lắp / tháo vòng bi

Sử dụng dụng cụ cắt và kéo

Lắp đặt vòng bi bằng cách gia nhiệt vòng ổ lăn bên trong

Tháo / lắp đai ốc khóa trục, vòng đệm khóa và vòng chụp

Giới thiệu về cách làm sạch và bôi trơn vòng bi

Hệ thống đào tạo truyền động cơ khí – Cấp độ 3: Tài liệu đào tạo

Hệ thống đào tạo truyền động cơ khí – Cấp độ 4: Giới thiệu về ly hợp và phanh, vít bi và vòng bi tuyến tính

Một số ứng dụng công nghiệp, chẳng hạn như một số băng tải, có thể yêu cầu tải / ngắt hoặc hãm trong khi động cơ tiếp tục chạy. Các ứng dụng khác yêu cầu mô-men xoắn được giới hạn để bảo vệ thiết bị cơ khí khỏi tình trạng quá tải do tải xung kích hoặc kẹt máy.

Chủ đề “Ly hợp và phanh” giới thiệu các khía cạnh đó và trình bày ly hợp cho các điều kiện vận hành khác nhau cùng với quy trình lắp đặt đúng cách của chúng.

Trong công nghiệp hiện đại, vít bi và vòng bi tuyến tính được sử dụng phổ biến để biến chuyển động quay thành chuyển động thẳng và ngược lại. Các ứng dụng điển hình bao gồm nhiều loại máy công cụ, chẳng hạn như máy phay và máy khoan CNC.

Chủ đề “Vít bi và vòng bi tuyến tính” giới thiệu các bộ phận chính và các bước lắp ráp đúng của bộ trượt tuyến tính. Các khái niệm cơ bản về bảo dưỡng và bôi trơn vòng bi tuyến tính, vít me bi và đai ốc bi cũng được đề cập.

• Lưu ý: Cấp độ 4 yêu cầu gói trạm thực hành.

Ly hợp và phanh

Ly hợp bánh răng chạy không

Bộ hạn chế mô-men xoắn

Ly hợp và phanh điện từ

Vít bi và vòng bi tuyến tính

Vòng bi tuyến tính

Đai ốc bi và vít me bi

Độ lệch

Bước, bước ren, vận hành và tốc độ

Hệ thống đào tạo truyền động cơ khí – Cấp độ 4: Tài liệu đào tạo

Thiết bị mở rộng

Máy đo độ rung

Rung động xảy ra trong tất cả các máy móc như một phản ứng với các lực bên trong và bên ngoài. Cường độ rung phụ thuộc vào nhiều yếu tố khác nhau và ngay cả những máy mới cũng rung ở một mức độ nào đó.

Tuy nhiên, khi thiết bị được sử dụng và chịu mài mòn, cường độ rung động có xu hướng tăng lên. Rung động quá mức trong hệ thống có thể gây ra nhiều hư hỏng và lỗi khác nhau và cuối cùng là gây ra hỏng hóc hệ thống.

Do đó, điều quan trọng là phải phát hiện và sửa chữa các nguyên nhân gây ra rung động quá mức trước khi xảy ra hỏng hóc. Mục tiêu của bộ thiết bị đo độ rung là xác định vị trí và hiểu các nguyên nhân gây ra rung động và có thể xác định cách giảm thiểu hoặc loại bỏ những nguyên nhân này.

Thông số kỹ thuật nổi bật

• Hệ thống thực hành các bộ truyền cơ khí – Gói trạm thực hành và Cấp độ 1: Tài liệu Đào tạo
• Hệ thống đào tạo các bộ truyền cơ khí – Cấp độ 2: Giới thiệu về truyền động dây đai, xích và bánh răng

Nội dung thực hành / Thành phần tiêu biểu

• Giới thiệu về truyền động dây đai
• Lắp đặt bộ truyền động dây đai
• Điều chỉnh độ căng của dây đai
• Tỷ lệ tốc độ và mô-men
• Giới thiệu về truyền động xích
• Lắp đặt bộ truyền động xích
• Điều chỉnh độ chùng xích
• Giới thiệu về truyền động bánh răng
• Lắp đặt bộ truyền động bánh răng trụ tròn
• Căn chỉnh bánh răng
• Điều chỉnh độ lệch bánh răng
• Tỷ lệ tốc độ, mô-men và tỷ số truyền
• Bộ bánh răng
• Bộ truyền động đai 1
• Gói thiết bị này sẽ bao gồm tất cả các phần cứng và công cụ để dạy các kỹ năng truyền động đai cơ bản.
• Ròng rọc có đường kính bước khác nhau, thước đo ròng rọc, dây đai và dụng cụ kiểm tra độ căng của dây đai phải được đưa vào để sinh viên thử nghiệm với quy trình lắp đặt và bảo trì phù hợp.
• Ròng rọc phải được lưu trữ trên một bảng để xác định và kiểm soát hàng tồn kho. Bảng điều khiển phải có hai tay cầm để di chuyển và định vị.
• Sách hướng dẫn dành cho sinh viên (bán riêng) có sẵn ở cả định dạng giấy và kỹ thuật số sẽ bao gồm lý thuyết và các bài tập chi tiết từng bước liên quan đến các thành phần thường thấy trong bộ truyền động đai. Các chủ đề sẽ bao gồm:
• Giới thiệu về bộ truyền động đai
• Lắp đặt bộ truyền động đai
• Tỷ lệ tốc độ và mô-men xoắn
• 1x ròng rọc dây đai hình chữ V rãnh đơn SPA có đường kính danh định là 80 mm và đường kính lỗ 14 mm, với rãnh khóa và vít định vị M6.
• 1x ròng rọc dây đai hình chữ V rãnh đơn SPA có đường kính danh định 100 mm và đường kính lỗ 14 mm, với rãnh khóa và vít định vị M6.
• 1x ròng rọc dây đai hình chữ V rãnh đơn SPA có đường kính danh nghĩa 125 mm và đường kính lỗ 14 mm, với rãnh khóa và vít định vị M6.

Thiết bị được nhập khẩu chính hãng, bảo hành đầy đủ, kèm tài liệu hướng dẫn chi tiết. Liên hệ NETTEC để được tư vấn lắp đặt và báo giá tốt nhất cho thiết bị căn chỉnh máy.
